滅火系統及部件工作可靠性試驗機
137-2354-9851
1、適用范圍：
適用于消防水帶襯里（或外覆層）之間的附著強度試驗，即附著強度和扯斷伸長率和扯斷強度試驗；
消防水帶襯里（或外覆層）之間的附著強度不低于20N/25mm；
消防水帶襯里的扯斷伸長率不小于280%；扯斷強度不小于12Mpa。
{C}2、{C}符合標準：
符合GB6246-2011《消防水帶》第5.11節消防水帶襯里（或外覆層）的物理力學性能試驗。
3、主要特點：
3.1采用進口光電編碼器進行位移測量；
3.2控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體；
3.3具有自動計算延伸率、抗拉強度自動統計結果；
3.4自動記錄最大點、斷裂點、指定點的力值或伸長量；
3.5采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到國際先進水平；
3.6配置了扯斷伸長率裝置，自動計算出扯斷伸長率。

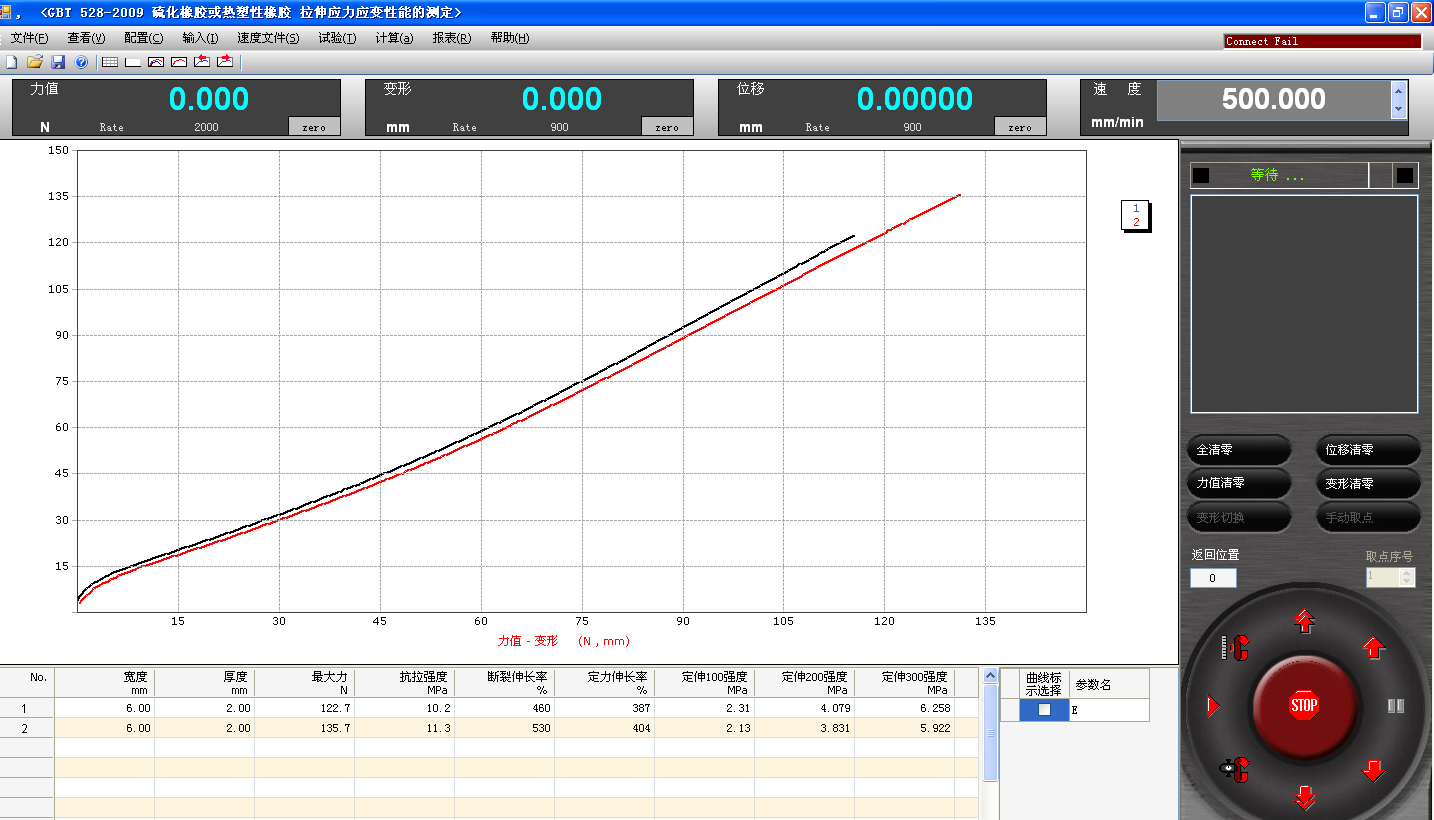

圖2-1試驗界面1

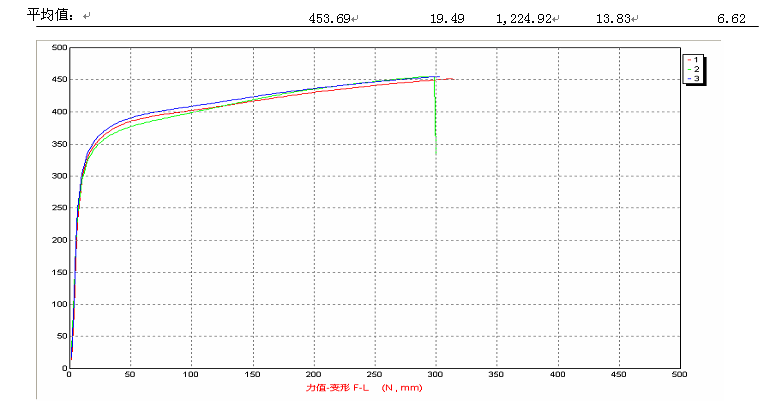

圖2-2試驗界面2
4、主要性能參數：
4.1量程范圍：0~500kg；
4.2精度等級：1級；
4.3有效測力范圍：0.2％～100％；
4.4測力精度：示值的±1％以內；
4.5有效試驗寬度：380mm；
4.6試驗機分辨率：最大負荷1/200000，內外不分檔，且全程分辨率不變；
4.7有效拉伸空間：1100mm；
4.8試驗速度范圍：0.001～500mm/min ；
4.9位移測量精度：示值的±0.5％以內；
4.10附著強度試驗：取樣根據GB/T532-2008第6節，試驗根據GB/T532-2008第10節；
4.11扯斷伸長率和扯斷強度試驗：
4.11.1膠襯里的扯斷伸長率和扯斷強度試驗：根據GB/T528-2009第6節采用啞鈴刀模取樣，試驗根據GB/T528-2009第13節；
4.11.2塑料襯里、聚氨脂襯里扯斷伸長率和扯斷強度試驗：根據GB/T1040.1-2006;
4.12超載保護：超過最大負荷10％，機器自動保護；
4.13動力系統：伺服電機+ZNT高精度滾珠絲桿；
4.14控制部分：采用全電腦控制、WIN軟件操作界面；
4.15主機尺寸：700*530*2200mm(長*寬*高)
5、使用材料清單
|
序號 |
名稱 |
廠名和國別 |
規格型號 |
數量 |
|
1 |
主控板 |
中國上海 |
控制TM2101B板伺服 |
1個 |
|
2 |
伺服馬達 |
日本松下 |
400W 3000轉 60型 配驅動器 |
1臺 |
|
3 |
絲桿 |
中國深圳 |
ZNT高精度滾珠絲桿 |
1個 |
|
4 |
編碼器 |
臺灣科瑞 |
SN25 |
3個 |
|
5 |
開關電源 |
臺灣明緯 |
24v1A |
1個 |
|
6 |
限位開關 |
中國正泰 |
CNTD CM-1703 |
2個 |
|
7 |
電源濾波器 |
中國普鑫 |
CW1B-10A-T |
1個 |
|
8 |
壓力傳感器 |
中國上海 |
500kg |
1個 |
|
9 |
電腦 |
聯想 |
|
1臺 |
